ACV30-022-S2 PV IGB
ACV30-022-S2 PV IGB

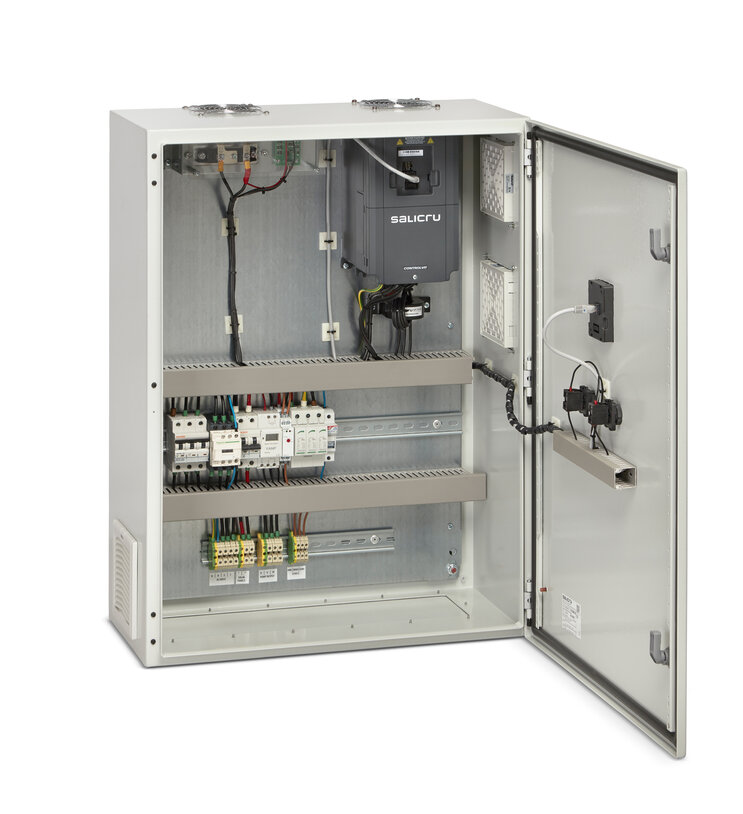

Armario de bombeo solar + ACV30-022-S2 PV IGB
Solución completa para instalaciones de bombeo solar
Montaje:
Interior
Tipo de sistema:
Conmutación automática a grupo electrógeno
Booster:
Sí
Tensión bomba (V):
3 x 230
Potencia máxima de la bomba (kW):
2.2
Código: 6B1BS000008
EAN: 8436584872108
Especificaciones
Especificaciones técnicas
ENTRADA FOTOVOLTAICA
Entrada DC recomendada
200 ÷ 400 V
Tensión MPPT recomendada
330 V
Máxima tensión DC
440 V
Tensión de arranque
200 V (80 V con booster)
Mínima tensión DC
150 V (70 V con booster)
Protecciones DC
Magnetotérmico DC y protector de sobretensiones tipo II 1000 Vdc
ENTRADA DE RED
Tensión
Monofásica 220 V (-15%) ÷ 240 V (+10%)
Frecuencia
50/60 Hz Rango permitido: 47 ÷ 63 Hz
Protecciones AC
Magnetotérmico AC y contactor (modelos de conmutación automática a red)
SALIDA
Tensión nominal
Trifásica, 0 ÷ 100% de la tensión de entrada
Sobrecarga admisible
150% durante 1 min; 180% durante 10 s; 200% durante 1 s
Distancia máxima
Instalar filtro sinusoidal si distancia variador-bomba > 100 m
SEÑALES DE ENTRADA
Digitales
5 programables/lógica PNP-NPN/Polaridad selec./act. virtual/retard on-off
SEÑALES DE SALIDA
Relé
Variadores ≤ 2,2 kW: 1 salida multifunción conmutada NO/NC / Variadores ≥ 4 kW: 2 salidas multifunción conmutadas NO/NC Máximo 3 A / 250 Vac, 1 A / 30 Vdc
Analógicas
Variadores ≤ 2,2 kW: No disponible / Variadores ≥ 4 kW: 2 salidas seleccionables 0 ÷ 10V / 0 ÷ 20 mA
Digitales
Variadores ≤ 2,2 kW: No disponible / Variadores ≥ 4 kW: 1 salida multifunción de colector abierto (50 mA / 30V)
Puerto de comunicación
Variadores ≤ 2,2 kW: 1 puerto RS-485 Modbus-RTU + 1 puerto RS-422 / Variadores ≥ 4 kW: 1 puerto RS-485 Modbus-RTU
OPERACIÓN
Método
Montaje interior: consola en puerta de armario y control marcha-paro por selector o reloj horario.
Montaje exterior: pulsatería en puerta de armario y reloj horario.
Protección de la bomba
Hidronivel 24 Vdc
Tipos de Sistema
Aislado (alimentado solamente por paneles solares)
Conmutación automática a grupo electrógeno
Conmutación automática a red eléctrica
Conmutación manual (para grupo electrógeno o red eléctrica)
PROTECCIONES ESPECÍFICAS BOMBEO SOLAR
Fallos
Sobretensión, subtensión, sobrecorriente, conexión de polaridad inversa, fallo de comunicación con el módulo de refuerzo, sonda hidráulica rota.
Alarmas
Luz débil, subcarga, depósito lleno.
FILTRADO
Filtro EMC
Variadores ≤ 2,2 kW: Categoría C3 de fácil conexión como opción / Variadores ≥ 4 kW: Categoría C3 integrado
GENERALES
Temperatura ambiente
-10 ~ 50° C (desclasificación de un 1% por grado que supere los 40° C).
Grado de protección
Versión interior e intemperie
NORMATIVA
Seguridad
EN 61800-5-1
Compatibilidad electromagnética (CEM)
EN 61800-3 C3
Certificaciones corporativas
ISO 9001, ISO 14001, ISO 45001
DIMENSIONES
Fondo (mm)
300
Ancho (mm)
500
Alto (mm)
700
PESO
Peso (kg)
0
Vídeo
Ver distribuidor
Seleccione Zona y País/Provincia para ver Distribuidores
Accesorios
Genéricos
OPF-SW-100-2
Filtro LC senoidal 400 Vac, con salida tensión senoidal pura, para variadores de frecuencia series CV30 y CV50
Código: 6B1MF000002
Medidas (mm): 180x180x113
EAN: 8436035926763
Peso: 5
OPF-SW-100-2 C
Filtro senoidal 230 Vac con una intensidad de 10 A y potencia máxima de la bomba 2,2 kW
Código: 6B1MF000022
Medidas (mm): 264x320x270
EAN: 8436584871941
