Sistemas de energía DC/DC
Sistemas de alimentación para una alimentación en corriente continua estable

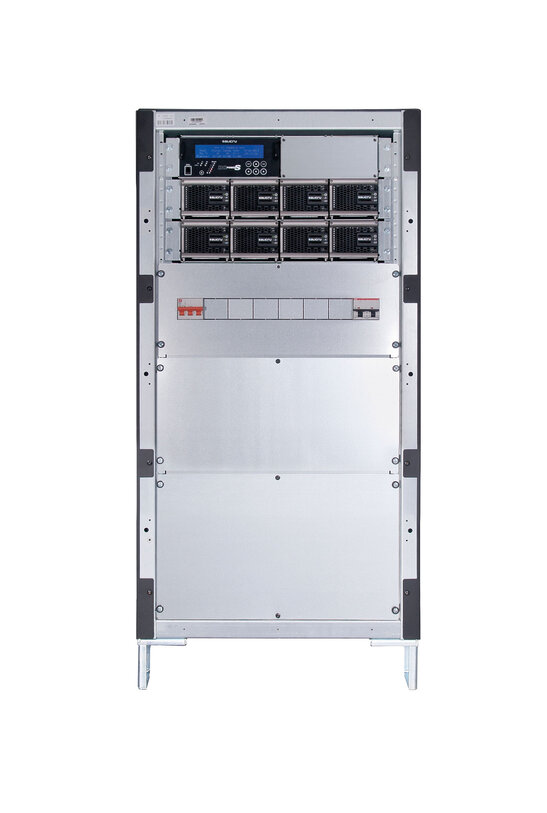

Los sistemas DC Power-SD se suministran como una solución integrada en un armario cerrado que puede incorporar baterías de manera opcional. El conjunto está formado por módulos convertidores DC/DC, subracks de alojamiento, una unidad de distribución en corriente continua, un sistema de control y supervisión y un módulo específico de comunicaciones.

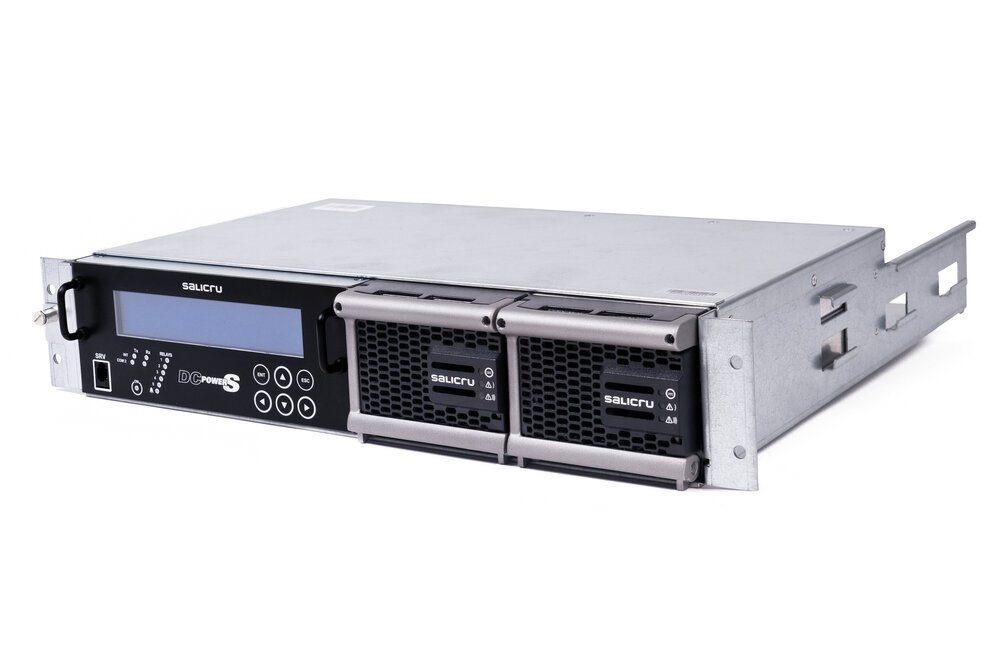

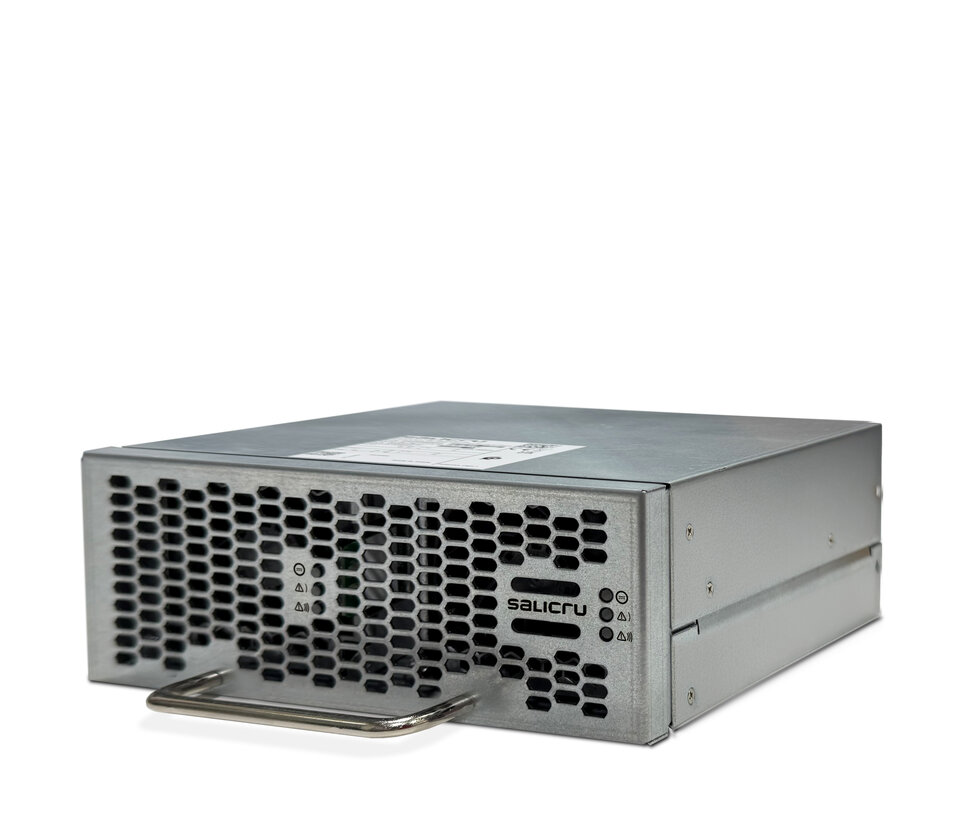

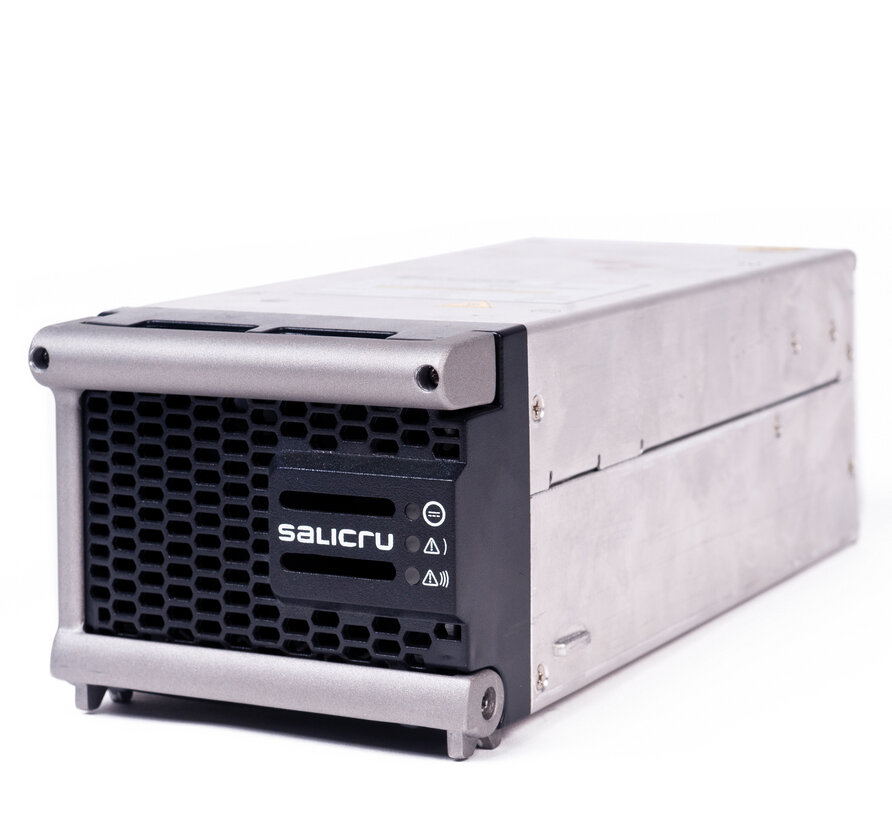

Los convertidores DC/DC se ofrecen en potencias de 900, 1000, 1800, 2000 y 2700 W y permiten trabajar con tensiones de salida de 24, 48, 60, 110 o 125 Vdc. Gracias en su arquitectura modular, es posible instalar 2 o 4 módulos en un subrack de 19" y 2U, consiguiendo una elevada densidad de potencia en un espacio reducido.

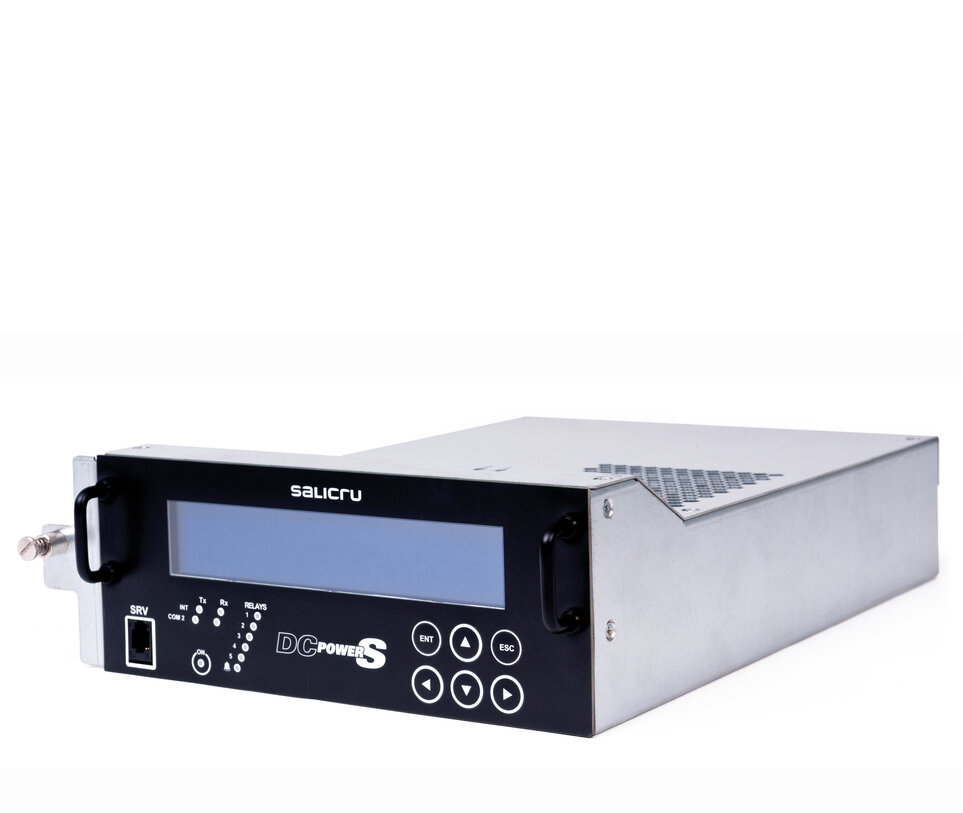

El sistema de control y supervisión monitoriza las magnitudes eléctricas de entrada y de salida, controla las corrientes de carga de las baterías, administra las cargas prioritarias y no prioritarias y gestiona los diferentes canales de comunicación externa. Esta electrónica permite configurar sistemas de hasta 21,6 kW, con la posibilidad de implementar esquemas de redundancia N+n.
El módulo de comunicaciones incorpora tres relés programables, un sensor de temperatura de baterías y un canal RS-232/485. En la versión extendida, añade un slot para adaptador Ethernet/SNMP Nimbus, una entrada para la detección del nivel de electrólito en baterías Ni-Cd y seis relés adicionales.
Características
Aplicaciones
Protección redundante para aplicaciones críticas
Diseñado para entornos donde la alimentación en corriente continua es crítica, los sistemas DC Power-SD son una solución idónea para aplicaciones en infraestructuras ferroviarias, compañías eléctricas y subestaciones, así como en sistemas de señalización, control, telecomunicaciones, protección y servicios auxiliares. Garantiza un suministro estable, eficiente y altamente disponible lo convierte en un elemento clave en instalaciones industriales y energéticas que requieren máxima fiabilidad, continuidad de servicio y adaptación a distintas tensiones DC. Permiten utilizar un cargador/convertidor con batería en la entrada para trabajar con diferentes tensiones de salida según la aplicación.
Prestaciones
Panel de control con display LCD y teclado
Interface RS232 y RS485
Ampliaciones de autonomía disponibles
Modo Smart-Efficiency
Precisión de salida mejor del +/-1%
Baterías Pb-Ca y Ni-Cd
SMART mode

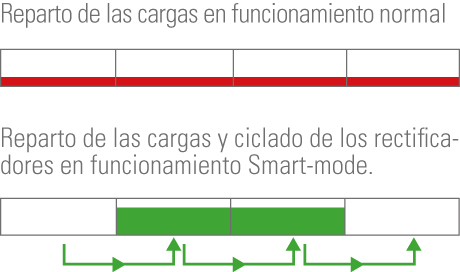

El sistema rectificador DC POWER-SD incorpora un mecanismo inteligente de rotación de módulos que, siempre que el nivel de carga lo permita, proporciona dos beneficios simultáneos:
- Mayor vida útil del sistema: Los módulos se desconectan de forma secuencial para equilibrar su uso. Esto reduce el desgaste individual y prolonga la vida útil global del conjunto.
- Mejor rendimiento y menor consumo energético: Los convertidores DC/DC ofrecen su máxima eficiencia cuando trabajan con una carga elevada. Al limitar el número de módulos en funcionamiento, se aumenta la carga asignada a cada uno, permitiendo que trabajen en su punto óptimo y reduciendo el consumo energético total.

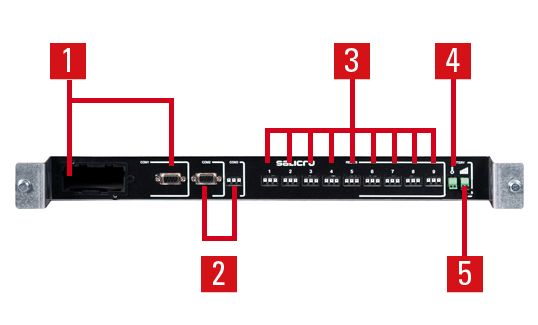

Comunicaciones
- Slot para la telegestión remota o interface RS-232.
- Puertos serie RS-485. Protocolo de comunicaciones MODBUS.
- Interface (x9) a relés programable.
- Entrada de medida de temperatura de baterías.
- Entrada de detección de nivel de electrolito para Ni-Cd. (1)
Opcionales
- Descargador atmosférico.
- Tensiones de salida positivas o negativas.
- Baterías Pb-Ca selladas o abiertas, Ni-Cd,…
- Módulo de comunicaciones extendidas.
- Otros grados de protección IP.
- Revestimiento conformado (tropicalización).
- Contactor de cargas no prioritarias.

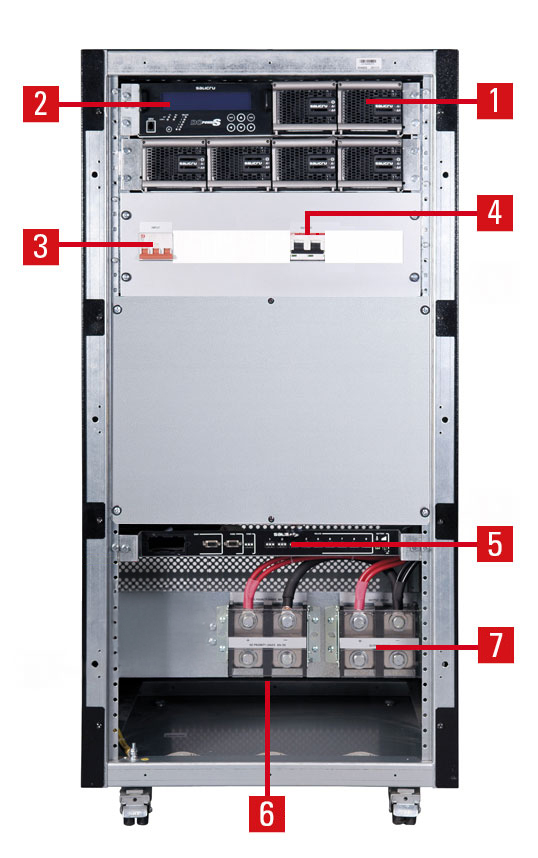

Conexiones
- Módulo de potencia
- Control centralizado
- Protección de entrada
- Protección de salida
- Comunicaciones extendidas
- Bornes de entrada
- Bornes de salida
Modelos
DC-33-SD 24/90-290Vdc
Tensión salida DC (V):
24
Intensidad x módulo (A):
33
Potencia x módulo (W):
900
DC-41-SD 24/176-290Vdc
Tensión salida DC (V):
24
Intensidad x módulo (A):
41
Potencia x módulo (W):
1000
DC-66-SD 24/90-290Vdc
Tensión salida DC (V):
24
Intensidad x módulo (A):
66
Potencia x módulo (W):
1800
DC-70-SD 24/176-290Vdc
Tensión salida DC (V):
24
Intensidad x módulo (A):
70
Potencia x módulo (W):
2000
DC-18-SD 48/90-290Vdc
Tensión salida DC (V):
48
Intensidad x módulo (A):
18
Potencia x módulo (W):
900
DC-20-SD 48/176-290Vdc
Tensión salida DC (V):
48
Intensidad x módulo (A):
20
Potencia x módulo (W):
1000
DC-36-SD 48/90-290Vdc
Tensión salida DC (V):
48
Intensidad x módulo (A):
36
Potencia x módulo (W):
1800
DC-41-SD 48/176-290Vdc
Tensión salida DC (V):
48
Intensidad x módulo (A):
41
Potencia x módulo (W):
2000
DC-50-SD 48/176-290Vdc
Tensión salida DC (V):
48
Intensidad x módulo (A):
50
Potencia x módulo (W):
2700
DC-15-SD 60/90-290Vdc
Tensión salida DC (V):
60
Intensidad x módulo (A):
15
Potencia x módulo (W):
900
