Sistemes d'energia DC/DC
Sistemes d'alimentació per a una alimentació en corrent continu estable
Els sistemes DC Power-SD se subministren com una solució integrada en un armari tancat que pot incorporar bateries de manera opcional. El conjunt està format per mòduls convertidors DC/DC, subracks d'allotjament, una unitat de distribució en corrent continu, un sistema de control i supervisió i un mòdul específic de comunicacions.
Els convertidors DC/DC s'ofereixen en potències de 900, 1000, 1800, 2000 i 2700 W i permeten treballar amb tensions de sortida de 24, 48, 60, 110 o 125 Vdc. Gràcies a la seva arquitectura modular, és possible instal·lar 2 o 4 mòduls en un subrack de 19” i 2U, aconseguint una elevada densitat de potència en un espai reduït.
El sistema de control i supervisió monitoritza les magnituds elèctriques d'entrada i de sortida, controla els corrents de càrrega de les bateries, administra les càrregues prioritàries i no prioritàries i gestiona els diferents canals de comunicació externa. Aquesta electrònica permet configurar sistemes de fins a 21,6 kW, amb la possibilitat d'implementar esquemes de redundància N+n.
El mòdul de comunicacions incorpora tres relés programables, un sensor de temperatura de bateries i un canal RS-232/485. A la versió estesa, afegeix un slot per a adaptador Ethernet/SNMP Nimbus, una entrada per a la detecció del nivell d'electròlit en bateries Ni-Cd i sis relés addicionals.
Característiques
Aplicacions
Protecció redundant per a aplicacions crítiques
Dissenyat per a entorns on l'alimentació en corrent continu és crítica, els sistemes DC Power-SD són una solució idònia per a aplicacions en infraestructures ferroviàries, companyies elèctriques i subestacions, així com en sistemes de senyalització, control, telecomunicacions, protecció i serveis auxiliars. Garanteix un subministrament estable, eficient i altament disponible el converteix en un element clau en instal·lacions industrials i energètiques que requereixen màxima fiabilitat, continuïtat de servei i adaptació a diferents tensions DC. Permet utilitzar un carregador/convertidor amb bateria a l'entrada per treballar amb diferents tensions de sortida segons l'aplicació.
Prestacions
Panell de control amb pantalla LCD i teclat
Interfícies RS232 i RS485
Ampliacions d’autonomia disponibles
Mode Smart-Efficiency
Precisió de sortida millor del ±1%
Bateries Pb-Ca i Ni-Cd
687

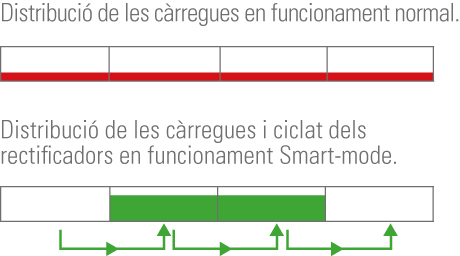

El sistema rectificador DC POWER-SD incorpora un mecanisme intel·ligent de rotació de mòduls que, sempre que el nivell de càrrega ho permeti, proporciona dos avantatges simultanis:
- Major vida útil del sistema.: Els mòduls es desconnecten de manera seqüencial per equilibrar-ne l’ús, reduint el desgast individual i allargant la vida útil global del conjunt.
- Millor rendiment i menor consum energètic: Els Convertidors CC/CC ofereixen la seva màxima eficiència quan treballen amb una càrrega elevada. En reduir el nombre de mòduls en funcionament, s’incrementa la càrrega assignada a cada un, de manera que poden treballar en el seu punt òptim i reduir el consum energètic total.
Comunicacions
- Slot per a la telegestió remota o interface RS-232.
- Ports sèrie RS-485. Protocol de comunicacions MODBUS.
- Interface a relés (x9) programables.
- Entrada de mesura de temperatura de bateries.
- Entrada de detecció del nivell d’electròlit per NiCd. (1)
Opcionals
- Descarregador atmosfèric. .
- Tensions de sortida positives o negatives.
- Bateries Pb-Ca segellades o obertes, Ni-Cd,…
- Mòdul de comunicacions ampliades.
- Altres graus de protecció IP.
- Recobriment de conformació (tropicalització).
- Contactor de càrregues no prioritàries.
Connexions
- Mòdul potència
- Control centralitzat
- Protecció d’entrada
- Protecció de sortida
- Comunicacions ampliades
- Borns d’entrada
- Borns de sortida
Models
DC-33-SD 24/90-290Vdc
Tensió de sortida DC(V):
24
Intensitat per mòdul (A):
33
Potència per mòdul (W):
900
DC-41-SD 24/176-290Vdc
Tensió de sortida DC(V):
24
Intensitat per mòdul (A):
41
Potència per mòdul (W):
1000
DC-66-SD 24/90-290Vdc
Tensió de sortida DC(V):
24
Intensitat per mòdul (A):
66
Potència per mòdul (W):
1800
DC-70-SD 24/176-290Vdc
Tensió de sortida DC(V):
24
Intensitat per mòdul (A):
70
Potència per mòdul (W):
2000
DC-18-SD 48/90-290Vdc
Tensió de sortida DC(V):
48
Intensitat per mòdul (A):
18
Potència per mòdul (W):
900
DC-20-SD 48/176-290Vdc
Tensió de sortida DC(V):
48
Intensitat per mòdul (A):
20
Potència per mòdul (W):
1000
DC-36-SD 48/90-290Vdc
Tensió de sortida DC(V):
48
Intensitat per mòdul (A):
36
Potència per mòdul (W):
1800
DC-41-SD 48/176-290Vdc
Tensió de sortida DC(V):
48
Intensitat per mòdul (A):
41
Potència per mòdul (W):
2000
DC-50-SD 48/176-290Vdc
Tensió de sortida DC(V):
48
Intensitat per mòdul (A):
50
Potència per mòdul (W):
2700
DC-15-SD 60/90-290Vdc
Tensió de sortida DC(V):
60
Intensitat per mòdul (A):
15
Potència per mòdul (W):
900
