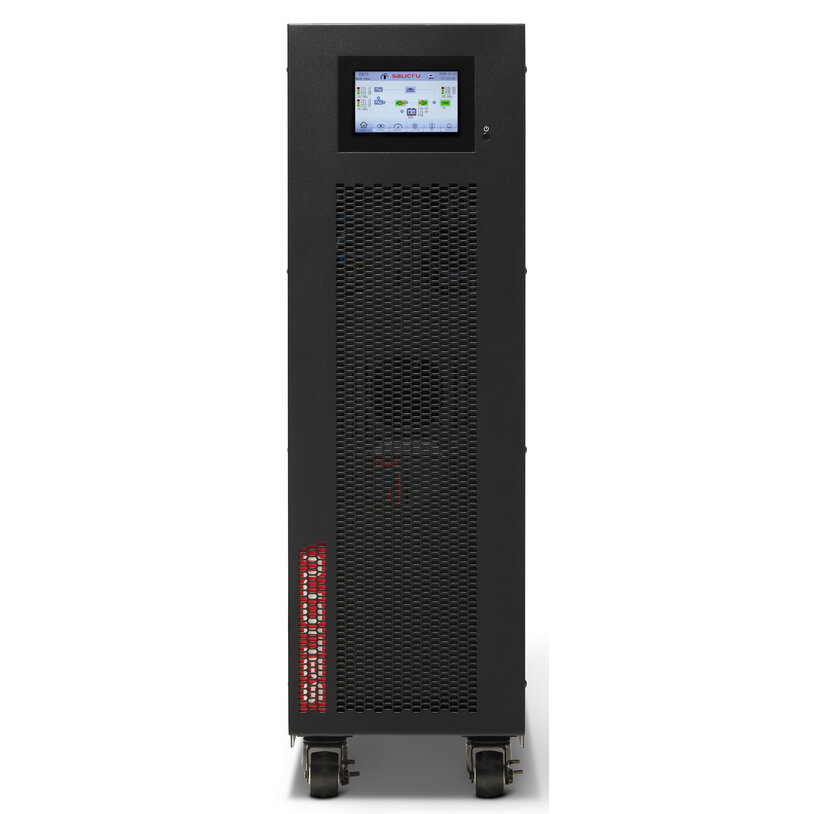

SLC-10-CUBE4
Especificaciones
Especificaciones técnicas
TECNOLOGÍA
On-line, doble conversión, HF, control DSP
ENTRADA
Tensión
3 × 380 / 3 × 400 / 3 × 415 V (3F + N)
Margen de tensión
7,5÷20 kVA: 110 ÷ 300 V (F-N) / 30÷80 kVA: 115 ÷ 265 V (F-N)
Frecuencia nominal
50 / 60 Hz
Margen de frecuencia
7,5 ÷ 20kVA: 40 ÷ 70Hz (1) / 30 ÷ 80kVA: 45 ÷ 65Hz
Distorsión Armónica Total (THDi)
7,5÷20 kVA: <4% / 30÷80 kVA: <3%
Factor de potencia
7,5÷20 kVA: ≥0,99 / 30÷80 kVA: 1 a partir de 10 % de carga
Topología rectificador
Trifásico IGBT onda completa, arranque suave y PFC, sin transformador
SALIDA
Factor de potencia
1
Tensión
3 × 380 / 3 × 400 / 3 × 415 V (3F + N)
Precisión dinámica
±10%
Precisión estática
7,5÷20 kVA: ±1% / 30÷80 kVA: ±0,5%
Potencia (VA/W)
10000 / 10000
Frecuencia sincronizada
50/60 Hz ±4 Hz (seleccionable)
Frecuencia
50 / 60 Hz
Precisión frecuencia (modo batería)
50/60 Hz ±0,1%
Rendimiento Eco-mode
hasta 98%
Rendimiento total modo On-line
>96% (2)
Sobrecarga admisible
7,5 ÷ 20 kVA: 110% 60 min / 110~125% 10 min / 125~150% 60 s / >150% 1s 30 ÷ 80 kVA: 125% 10 min / 125~135% 5 min / 135~150% 60 s / >150% inmediato
Factor de cresta
3 a 1
BYPASS MANUAL
Protecciones
Sin interrupción
BYPASS ESTÁTICO
Tipo y criterio activación
De estado sólido
Tiempo transf. Smart Eco-mode
<10 ms
Transferencia a bypass
Inmediato, para sobrecargas superiores a 150%
Retransferencia
Automático, después de desaparición de alarma
BATERÍA
Tipo de batería
Pb-Ca, VRLA, Pb abierto, gel, Ni-Cd, Li-Ion
Regulación tensión de carga
Batt-Watch
COMUNICACIÓN
Puertos
1xRS232 + 1xUSB
Interface a relés
7,5÷20 kVA: 6 relés / 30÷80 kVA: 4 relés; programables.
Slot inteligente
NIMBUS, SNMP, RS232, RS485, USB, AS400 o temperatura de baterías remota(3)

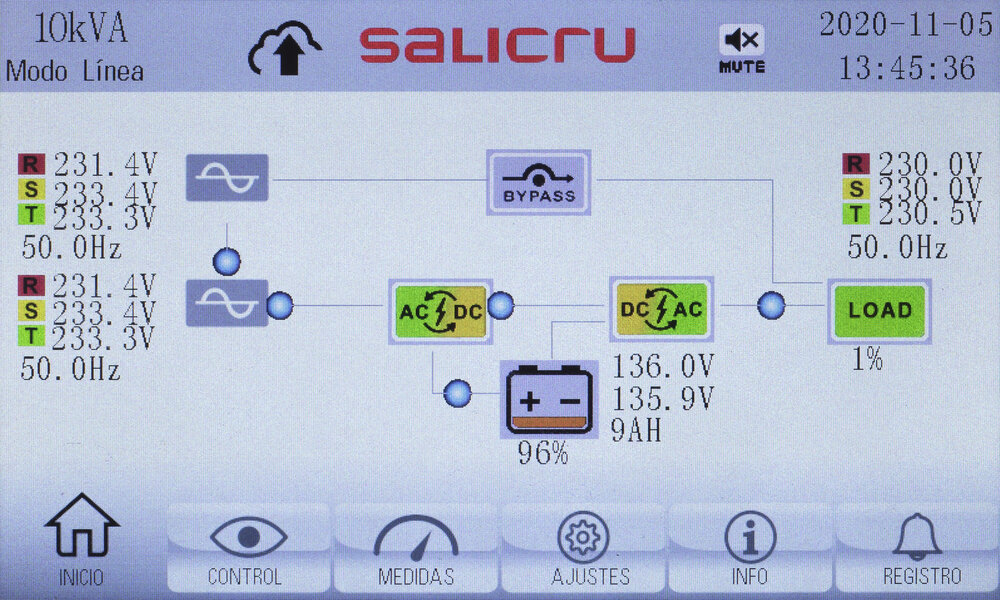

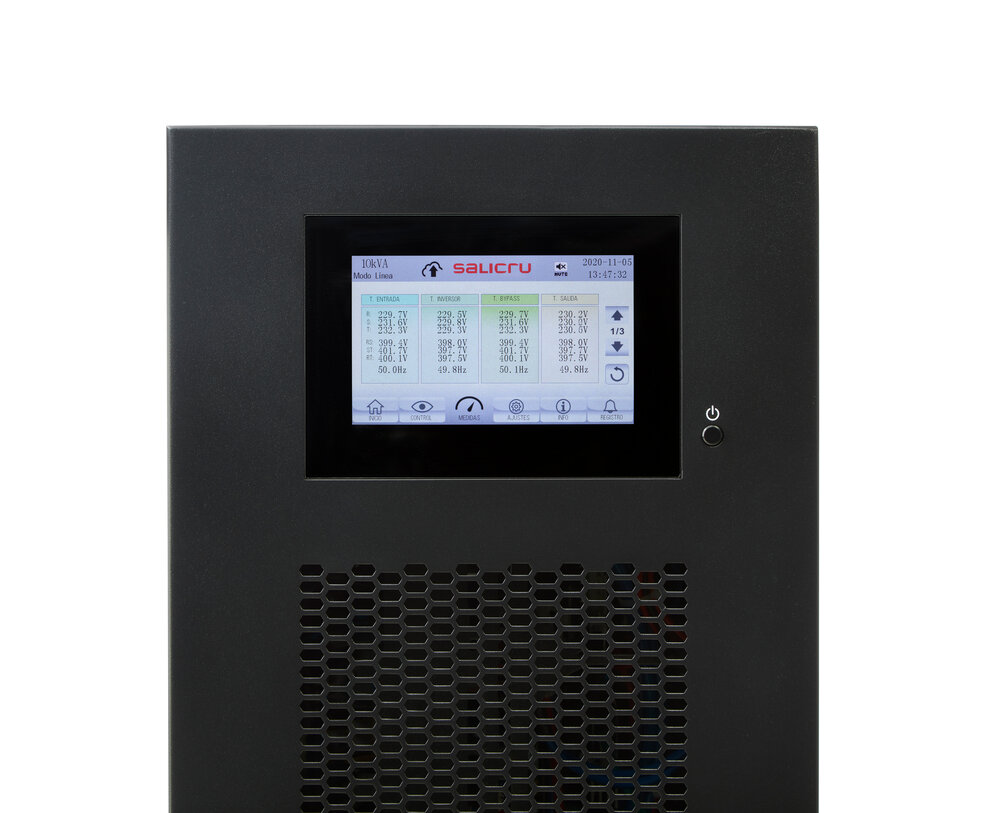

Display LCD
Pantalla táctil 5" color
GENERALES
Temperatura de trabajo
0º C ÷ +40º C (3)
Humedad relativa
Hasta 95%, sin condensar
Altitud máxima de trabajo
2.400 m.s.n.m. (4)
Ruido acústico a 1 metro
7,5÷20 kVA: <59 dB / 30÷40 kVA: <54 dB / 60÷80 kVA: <61,5 dB
SISTEMAS
Nº máximo sistemas en paralelo
Sí, hasta 4 unidades.
EJECUCIONES
Nº armarios (SAI + BAT)
1
NORMATIVA
Seguridad
IEC/EN 62040-1
Compatibilidad electromagnética (CEM)
IEC/EN 62040-2 C3
Funcionamiento
VFI-SS-11 (EN-62040-3)
Certificaciones corporativas
ISO 9001, ISO 14001, ISO 45001
DIMENSIONES
Fondo (mm)
689
Ancho (mm)
250
Alto (mm)
827
PESO
Peso (kg)
98
(1) Opciones 1/1 con degradación de potencia y 3/1 (consultar)
(2) Según modo de trabajo seleccionado
(3) Para modelos 7,5-20 kVA = 1 Slot / Para modelos 30-80 kVA = 2 Slots
(4) Hasta 55ºC con degradación de potencia
(5) Reducción de potencia para altitudes superiores, hasta un máximo de 5000 m.s.n.m.
3D
Ver distribuidor
Seleccione Zona y País/Provincia para ver Distribuidores
Accesorios
Comunicaciones
AS-400 GX5 CON_R_AUX4
Interface a relés que permite configurar entradas/salidas y conmutar contactos según necesidad, hasta 4 entradas/salidas.
Código: 663AA002213
EAN: 8436035929450
CS141 SENSOR CABLE
Cable adaptador SNMP Card para sensor de temperatura y humedad
Código: 663AA002270
EAN: 8436584876298
MODEM GSM4G SMS BOX CS141-6 GX
Módem GSM con una medida de seguridad adicional con la que los coordinadores y técnicos responsables reciben un SMS de forma inmediata si se produce un fallo en el sistema UPS.
Código: 663AA002264
EAN: 8436584875406
NIMBUS AS Card DB9 RT2
Tarjeta Nimbus AS400 contactos libres de potencial y conector DB9
Código: 663AA002231
EAN: 8436584870883
NIMBUS AS400 Card
Tarjeta Nimbus AS400 contactos libres de potencial
Código: 663AA002222
EAN: 8436584870869
NIMBUS ROUTER 4G
Dispositivo que usa redes móviles 4G para proveer conexión a Internet vía WiFi o Ethernet.
Código: 663AA002241
EAN: 8436584876281
NIMBUS2 Mini SNMP Card
Adaptador Nimbus2 Ethernet / SNMP web adapter. Formato tarjeta mini. Conexión al cloud Salicru (IoT - MQTT). Protocolo Modbus TCP y RS232. SNMP V2. Shutdown de servidores, mediante software RCCMD.
Código: 663AA002286
EAN: 8436584872856
RS-485 MODBUS CARD
Tarjeta Nimbus RS485 con protocolo MODBUS
Código: 697OP000002
EAN: 8436035924127
SENSORMANAGER II CS141/CS121
Unidad de control que permite la conexión de sensores analógicos y digitales para la vigilancia estratégica de salas. 8 entradas analógicas, 4 entradas digitales y 4 salidas digitales.
Código: 663AA002220
EAN: 8436584876267
SNMP Card GX5S CS141MINI-6
Adaptador Ethernet / SNMP web adapter. Formato tarjeta mini. Protocolo Modbus TCP y RS232. SNMP V2 y V3. Shutdown de servidores, mediante software RCCMD.
Código: 663AA002252
EAN: 8436584873853
SNMP RTH BOX GX5 CS141LM-6
Adaptador Ethernet / SNMP web adapter. Protocolo Modbus TCP y RS485. SNMP V2 y V3. Ubiación exterior. Shutdown de servidores, mediante software RCCMD. Conexión con sensores y actuadores.
Código: 663AA002260
EAN: 8436584875550
SNMP TH BOX GX5 CS141-6
Adaptador Ethernet / SNMP web adapter. Protocolo Modbus TCP y RS232. SNMP V2 y V3. Ubiación exterior. Shutdown de servidores, mediante software RCCMD. Conexión con sensores y actuadores.
Código: 663AA002256
EAN: 8436584875536
Software RCCMD
Aplicación que permite realizar el apagado simultáneo y seguro de distintos servidores de forma remota. Comunicación via SNMP.
Código: 663AA002119
EAN: 8436584875246
SOFTWARE UNMS II-150
Sistema de gestión de red que puede gestionar activamente SAI monitoreados y componentes externos y ejecutar acciones automáticas. Hasta 150 licencias.
Código: 663AA002141
EAN: 8436584876236
SOFTWARE UNMS II-200
Sistema de gestión de red que puede gestionar activamente SAI monitoreados y componentes externos y ejecutar acciones automáticas. Hasta 200 licencias.
Código: 663AA002261
EAN: 8436584874577
SOFTWARE UNMS II-25
Sistema de gestión de red que puede gestionar activamente SAI monitoreados y componentes externos y ejecutar acciones automáticas. Hasta 25 licencias.
Código: 663AA002139
EAN: 8436584870388
SOFTWARE UNMS II-50
Sistema de gestión de red que puede gestionar activamente SAI monitoreados y componentes externos y ejecutar acciones automáticas. Hasta 50 licencias.
Código: 663AA002140
EAN: 8436584876229
SOFTWARE UNMS II-9
Sistema de gestión de red que puede gestionar activamente SAI monitoreados y componentes externos y ejecutar acciones automáticas. Hasta 9 licencias.
Código: 663AA002138
EAN: 8436035923212
Software UPSMAN
Aplicación que permite realizar el apagado simultáneo y seguro de ordenadores que están conectados directamente al SAI a través de USB o de un puerto de red serie.
Código: 663AA002123
EAN: 8436584876212
SOFTWARE VIEWPOWER
Viewpower es un software avanzado para la administración y gestión del SAI. Permite el monitoreo remoto y la administración remota de uno a varios UPS en un entorno de red, ya sea LAN o internet. Decargable vía web.
Código: 663AA999998
T GX Sensor
Sensor de temperatura (rango de -25º C a +100º C). Necesario adaptador SNMP Card compatible.
Código: 663AA002129
EAN: 8436035923953
T+H GX Sensor
Sensor de temperatura (rango de -25º C a +100º C) y humedad relativa (rango de 0% a 100%). Necesario adaptador SNMP Card compatible
Código: 663AA002128
EAN: 8436035923946
Genéricos
BM-CUBE4-P-10-2/2
Bypass Manual Externo para equipos de la serie SLC CUBE4 de 10 kVA con configuración de entrada y salida monofásicas. Permite realizar el mantenimiento sin necesidad de interrumpir la alimentación eléctrica al equipo protegido.
Código: 6B3OP000010
BM-CUBE4-P-10-4/2
Bypass Manual Externo para equipos de la serie SLC CUBE4 de 10 kVA con configuración de entrada trifásica y salida monofásica. Permite realizar el mantenimiento sin necesidad de interrumpir la alimentación eléctrica al equipo protegido.
Código: 6B3OP000020
BM-CUBE4-P-10-4/4
Bypass Manual Externo para equipos de la serie SLC CUBE4 de 10 kVA con configuración de entrada y salida trifásicas. Permite realizar el mantenimiento sin necesidad de interrumpir la alimentación eléctrica al equipo protegido.
Código: 6B3OP000002
CAB PAR CUBE4(-R) 7,5-20KVA
Cable para conectar equipos de la serie SLC CUBE4 y SLC CUBE4 R en paralelo, para duplicar potencia, o dotar al sistema de redundancia (es necesario un cable por cada SAI)
Código: 663AC000142
Autonomía
Curvas de autonomía
SLC-10-CUBE4 y SLC-10-CUBE4 B1
|
|
SLC-10-CUBE4
|
|
|
SLC-10-CUBE4 (6B3AB000005)
|
|
|
SLC-10-CUBE4 (6B3AB000026 ) + 1 x MOD BAT CUBE4 (6B3BT000004)
|
|
|
SLC-10-CUBE4 (6B3AB000027 ) + 1 x MOD BAT CUBE4 (6B3BT000005)
|
|
|
SLC-10-CUBE4 (6B3AB000028) + 1 x MOD BAT CUBE4 (6B3BT000086)
|
|
|
SLC-10-CUBE4 (6B3AB000029) + 1 x MOD BAT CUBE4 (6B3BT000032)
|
