ACV30-055-4F PV IGD
ACV30-055-4F PV IGD

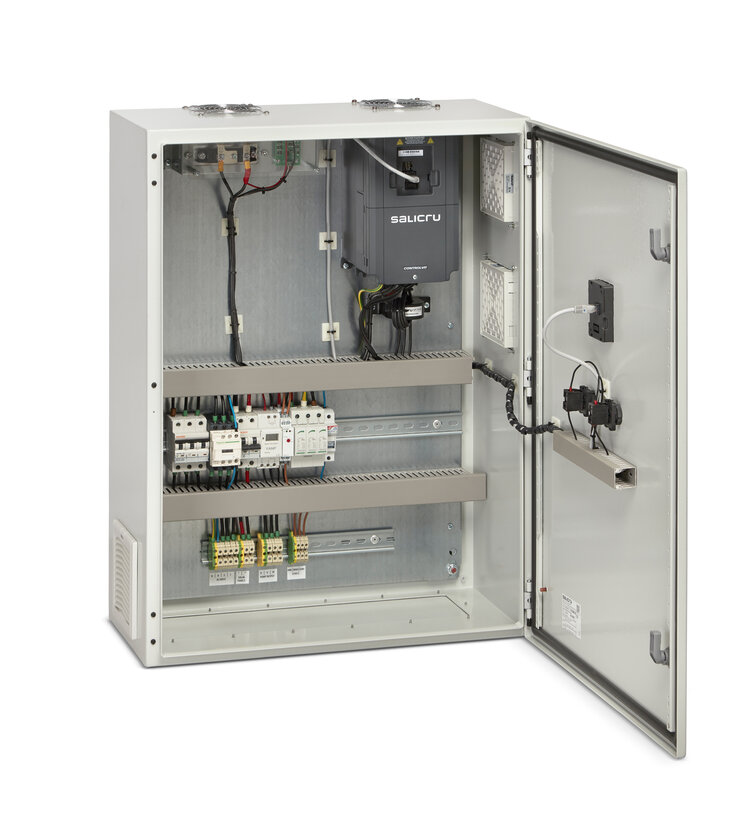

Armoire pour pompage solaire + ACV30-055-4F PV IGD
Solution complète pour les installations de pompage solaire
Installation:
Intérieure
Type de système:
Commutation automatique sur groupe électrogène
Booster:
Non
Tension pompe (V):
3 x 400
Puissance maximale de la pompe (kW):
5.5
Code: 6B1BS000010
EAN: 8436584872122
Spécifications
Spécifications techniques
ENTRÉE PHOTOVOLTAÏQUE
Entrée CC recommandée
300 ÷ 750 V
Tension MPPT recommandée
550 V
Tension maximale CC
800 V
Tension de démarrage
300 V (80 V avec booster)
Tension minimale CC
250 V (70 V avec booster)
Protections CC
Disjoncteur CC et protection contre surtensions tipe II 1 000 Vcc
ENTRÉE DE RÉSEAU
Tension
Triphasé 380 V (-15 %) ÷ 440 V (+10 %)
Fréquence
50/60 Hz Plage admissible : 47 ÷ 63 Hz
Protections CA
Disjoncteur CA et contacteur (modèles à commutation automatique sur réseau)
SORTIE
Tension nominale
Triphasée 0 ÷ 100 % de la tension d'entrée
Surcharges admissibles
150 % durant 1 min ; 180 % durant 10 s ; 200 % durant 1 s
Distance maximale
Installer le filtre sinusoïdal si la distance variateur-pompe > 100 m
SIGNAUX D'ENTRÉE
Numériques
5 program./logiques PNP-NPN/sélect. de polarité/acte. virtuel/délai on-off
SIGNAUX DE SORTIE
Relais
Variateurs ≤ 2,2 kW : 1 sortie multifonction commutée NO/NF / Variateurs ≥ 4 kW : 2 sorties multifonction commutées NO/NF Maximum 3 A / 250 Vca, 1 A / 30 Vcc
Analogique
Variateurs ≤ 2,2 kW : Non disponible / Variateurs ≥ 4 kW : 2 sorties sélectionnables 0 ÷ 10 V / 0 ÷ 20 mA
Numériques
Variateurs ≤ 2,2 kW : Non disponible / Variateurs ≥ 4 kW : 1 sortie multifonction à collecteur ouvert (50 mA / 30 V)
Port de communication
Variateurs ≤ 2,2 kW : 1 port RS-485 Modbus-RTU + 1 port RS-422 / Variateurs ≥ 4 kW : 1 port RS-485 Modbus-RTU
FONCTIONNEMENT
Méthode
Installation intérieure : console sur la porte de l’armoire et interrupteur de marche-arrêt ou horloge.
Installation extérieure : boutons-poussoirs sur la porte de l’armoire et horloge
Protection de la pompe
Hydro-jauge 24 Vcc
Types de système
Isolé (alimenté exclusivement par des panneaux solaires)
Commutation automatique sur groupe électrogène
Commutation automatique sur réseau électrique
Commutation manuelle (sur groupe électrogène ou réseau électrique)
PROTECTIONS SPÉCIFIQUES POMPAGE SOLAIRE
Défaillances
Surtension, sous-tension, surintensité, connexion de polarité inverse, défaillance de la communication avec le module d’appoint, sonde hydraulique défectueuse.
Alarmes
Éclairage faible, surcharge, réservoir plein.
FILTRATION
Filtre CEM
Variateurs ≤ 2,2 kW : Catégorie C3 à connexion facile en option / Variateurs ≥ 4 kW : Catégorie C3 intégré
GÉNÉRALITÉS
Température ambiante
-10 à 50 ºC (déclassement de 1 % par degré supérieur à 40 ºC).
Degré de protection
Version intérieure et extérieure
NORMES
Sécurité
EN 61800-5-1
Compatibilité électromagnétique (CEM)
EN 61800-3 C3
Certifications d'entreprise
ISO 9001, ISO 14001, ISO 45001
DIMENSIONS
Profondeur (mm)
300
Largeur (mm)
600
Hauteur (mm)
800
POIDS
Poids (kg)
0
Video
Voir distributeur
Sélectionnez zone et pays/province pour voir les distributeurs
Accessoires
Génériques
OPF-SW-185-4
Filtre LC sinusoïdal 400 Vca, avec sortie tension sinusoïdale pure, pour variateurs de fréquence séries CV30 et CV50
Code: 6B1MF000008
Mesures (mm): 240x248x164
EAN: 8436035926824
Pois: 14.5
OPF-SW-185-4 C
Filtre sinusoïdal 400 Vca avec une intensité de 18,5 A et une puissance maximale de la pompe de 5,5 kW
Code: 6B1MF000026
Mesures (mm): 264x320x270
EAN: 8436584871989
